کاربرد واریستورها در موتورهای میکرو DC

وریستور یک جزء حفاظتی غیرخطی محدود کننده ولتاژ است که برای جذب نوسانات اضافه ولتاژ مدار و محافظت از قطعات الکترونیکی پایین دستی دقیق طراحی شده است. به طور گسترده در میکرو موتورهای برس خورده به کار می رود، به طور موثر مشکلات رایج عملکرد موتور مانند نوک ولتاژ کموتاسیون، تداخل الکترومغناطیسی و سایش برس را حل می کند.

این مقاله به طور سیستماتیک اصل کار وریستورها را معرفی می کند، عملکردهای محافظ اصلی آنها را تجزیه و تحلیل می کند میکرو موتور عملیات، و دستورالعمل های استاندارد و عملی انتخاب اجزا را ارائه می دهد. این به عنوان یک مرجع فنی حرفه ای برای مهندسین سخت افزار، توسعه دهندگان طراحی و پرسنل تدارکات عمل می کند.

اصل عملکرد واریستورها

یک مقاومت وابسته به ولتاژ (واریستور) به تغییرات ولتاژ بسیار حساس است. مقاومت آن در شرایط عملیاتی ولتاژ پایین معمولی در سطح مگااهم باقی می‌ماند و هنگامی که افزایش ولتاژ اتفاق می‌افتد، فوراً به سطح میلی‌اهمی کاهش می‌یابد و مسیری با امپدانس کم برای تخلیه سریع جریان ولتاژ و تحقق حفاظت در برابر ولتاژ ایجاد می‌کند.

1.1 سه منطقه عملیاتی مشخصه

وضعیت کار یک وریستور را می توان با توجه به ولتاژ اعمال شده به سه ناحیه مجزا تقسیم کرد:

1) منطقه نشتی

هنگامی که ولتاژ اعمال شده در محدوده کاری معمولی مدار باشد، وریستور مقاومت بسیار بالایی دارد و تنها جریان نشتی کوچکی از آن عبور می کند. بر عملکرد عادی مدار تأثیر نمی گذارد و در حالت حفاظت طولانی مدت آماده به کار باقی می ماند.

2) منطقه بستن غیر خطی

هنگامی که نوسانات گذرا یا نوک ولتاژ در مدار ظاهر می شود، وریستور وارد منطقه کار غیر خطی می شود. جریان به شدت افزایش می یابد در حالی که ولتاژ پایانه به طور پایدار در یک محدوده باریک امن بسته می شود. این منطقه اصلی کار وریستور برای جذب نوسانات و سرکوب میخ ها است و کار حفاظتی اصلی را در مدارهای میکرو موتور انجام می دهد.

3) منطقه اشباع

اگر اضافه ولتاژ به فراتر از محدوده یاتاقان افزایش یابد، وریستور وارد ناحیه اشباع شده و به عنوان یک جزء خطی با مقاومت کم رفتار می کند که منجر به افزایش شدید جریان حلقه می شود. کارکرد طولانی مدت در این منطقه باعث گرم شدن بیش از حد قطعات، فرسودگی و حتی ترک خوردن سرامیک می شود. بنابراین، عملیات ناحیه اشباع در کاربردهای عملی اکیداً ممنوع است.

1.2 مکانیسم هدایت مواد

وریستورهای متداول اکسید فلز سرامیک های نیمه هادی پلی کریستالی متخلخل هستند که عمدتاً از اکسید روی (ZnO) با مقدار کمی از افزودنی های اکسید فلزی کمکی مانند اکسید بیسموت و اکسید کبالت ساخته می شوند.

هر دانه اکسید روی توسط یک لایه مرزی دانه با مقاومت بالا پیچیده شده است. تحت ولتاژ کاری نامی، مرز دانه ها هدایت جریان را مسدود می کند تا از عملکرد عادی مدار اطمینان حاصل شود. هنگامی که ولتاژ از مقدار آستانه فراتر رفت، اثرات شکست زنر و تونل زنی در مرز دانه رخ می دهد، مقاومت جزء به طور ناگهانی کاهش می یابد و یک کانال تخلیه با سرعت بالا تشکیل می شود تا انرژی موج را فورا آزاد کند.

توابع اصلی واریستورها در میکرو موتورها

اکثر میکرو موتورهای اصلی، موتورهای DC برس دار هستند. در حین کار، برس های کربنی و کموتاتورها به طور مداوم جهت فعلی سیم پیچ های آرمیچر را تغییر می دهند. از آنجایی که سیم پیچ آرمیچر دارای ویژگی های القایی است، انرژی مغناطیسی را در صورت انرژی ذخیره می کند. سوئیچینگ لحظه ای جریان در حین کموتاسیون انرژی مغناطیسی عظیمی را آزاد می کند و باعث ایجاد اسپایک های گذرا با ولتاژ بالا، یعنی نیروی الکتروموتور برگشتی (Back EMF) می شود.

بدون محافظت مؤثر، افزایش سرعت سه مشکل عمده ایجاد می کند:

1) سایش موتور تسریع شده

سنبله های ولتاژ بالا جرقه های کموتاسیون تولید می کنند که باعث فرسایش با دمای بالا در بخش های کموتاتور و برس های کربنی می شود، سایش مکانیکی را تشدید می کند و عمر کلی میکرو موتورها را بسیار کوتاه می کند.

2) تداخل شدید الکترومغناطیسی

جرقه های کموتاسیون نویز الکترومغناطیسی پیوسته ساطع می کنند و با عملکرد عادی دستگاه های دقیق اطراف مانند سنسورها، ماژول های بلوتوث و تراشه های کنترل تداخل می کنند و منجر به عدم انطباق EMC محصول می شود.

3) آسیب اجزای مدار

نوک های اضافه ولتاژ سرکوب نشده به PCB کنترل منتقل می شود و به راحتی آی سی های درایو، خازن ها و سایر اجزای دقیق را خراب می کند، نرخ خرابی محصول و هزینه پس از فروش را افزایش می دهد.

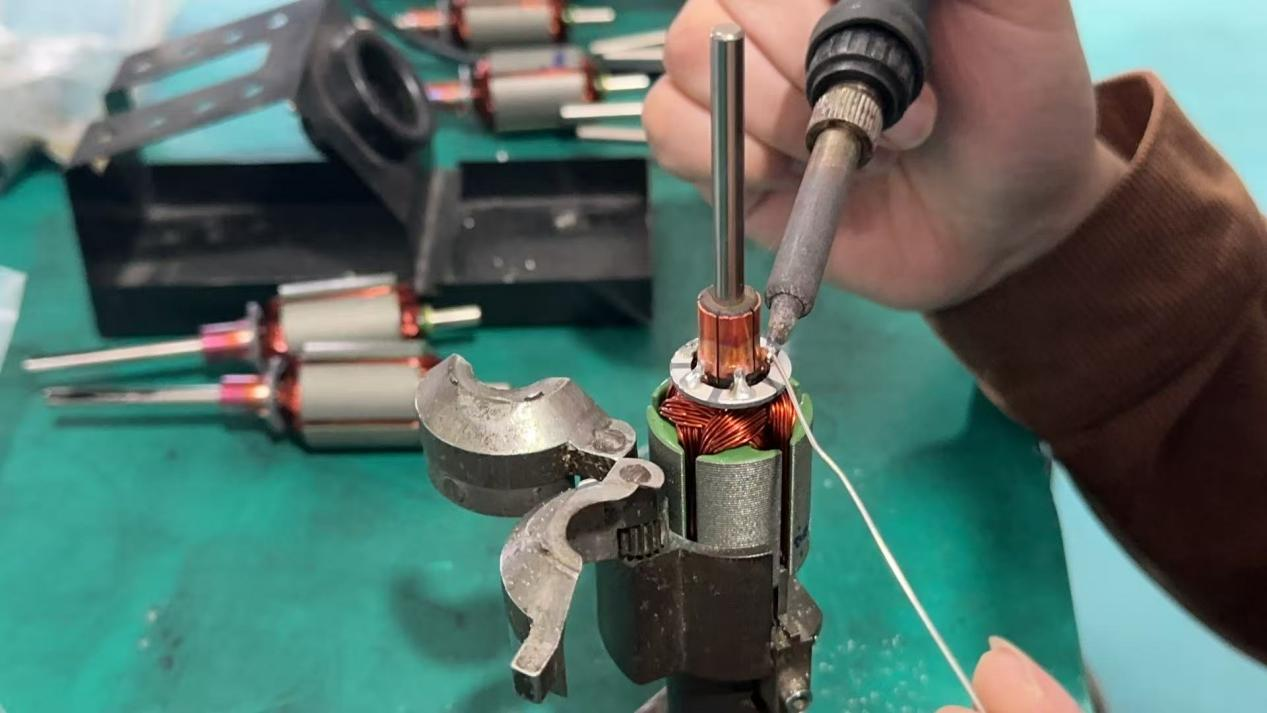

با اتصال یک وریستور به صورت موازی در پایانه های میکرو موتور، این قطعه بلافاصله پس از وقوع ولتاژ کموتاسیون وارد ناحیه گیره غیرخطی می شود. این یک مسیر تخلیه سرج با امپدانس کم برای بستن اضافه ولتاژ در محدوده ایمن فراهم می کند و سه اثر حفاظتی هسته را درک می کند:

1. به طور موثر جرقه های کموتاسیون را سرکوب کنید و سایش کموتاتورها و برس های کربنی را کاهش دهید.
2. کاهش قابل توجه تداخل تشعشعات الکترومغناطیسی برای مطابقت با استانداردهای گواهینامه EMI صنعتی.
3. جذب انرژی موج گذرا برای محافظت از اجزای دقیق مدار پشتی.

راهنمای انتخاب حرفه ای واریستور برای موتورهای میکرو

انتخاب وریستورهای اختصاصی میکرو موتور بر روی دو پارامتر اصلی تمرکز دارد: ولتاژ وریستور (V1mA) و ظرفیت جریان موج.

پارامتر کلیدی 1: ولتاژ واریستور (V1mA)

ولتاژ واریستور (V1mA) که به عنوان ولتاژ شکست آستانه نیز شناخته می‌شود، به ولتاژ دو طرف قطعه زمانی که جریان DC 1 میلی آمپر از وریستور عبور می‌کند، اشاره دارد. این مهم ترین پارامتری است که بر دقت حفاظت و عمر مفید تأثیر می گذارد.

فرمول انتخاب میکرو موتور DC

V1mA = (1.8 ~ 2.2) × ولتاژ منبع تغذیه DC نامی موتور (VP)

دو محدودیت اساسی انتخاب

1. ولتاژ وریستور باید بیشتر از حداکثر ولتاژ کار مداوم سیستم باشد تا از تحریک کاذب و گرمایش غیرعادی جلوگیری شود.
2. ولتاژ وریستور باید کمتر از حداکثر ولتاژ مقاومت اجزای محافظت شده باشد تا از بستن موثر قبل از آسیب به مدار اطمینان حاصل شود.

مثال کاربردی کاربردی

برای یک میکرو موتور DC دارای 12 ولت:

حداقل مقدار انتخاب: 12 × 1.8 = 21.6 ولت

حداکثر مقدار انتخاب: 12 × 2.2 = 26.4 ولت

مشخصات اصلی توصیه شده: وریستورهای 24 ولت / 26 ولت.

پارامتر کلیدی 2: ظرفیت جریان افزایشی

ظرفیت جریان موجی به حداکثر جریان پالسی حداکثری که یک وریستور می تواند تحت شرایط تست استاندارد تحمل کند (دمای محیط 25 درجه سانتیگراد، شکل موج موج مشخص شده و زمان ضربه) با تغییر ولتاژ وریستور در 10 ± کنترل می شود.

اصول انتخاب

1. امتیاز جریان افزایشی بالاتر، قابلیت ضد تداخل قوی‌تر و عملکرد حفاظتی پایدارتری را ارائه می‌کند.
2. جریان موج واقعی تولید شده توسط موتور باید کمتر از حداکثر جریان موج نامی قطعه باشد تا از عملکرد قابل اعتماد طولانی مدت اطمینان حاصل شود.
3. برای سناریوهایی که نمی توان جریان موج را به طور دقیق محاسبه کرد، مشخصات را بر اساس قدرت موتور، فرکانس استارت-استاپ و شرایط بار واقعی انتخاب کنید.

نتیجه گیری

وریستورها به عنوان یک جزء محافظ ولتاژ کم هزینه، با قابلیت اطمینان بالا و با راندمان بالا، نقشی بی بدیل در سیستم های میکرو موتور برس دار ایفا می کنند. با جذب EMF برگشتی تولید شده در طول کموتاسیون موتور، آنها به طور موثر سایش جرقه را سرکوب می کنند، تداخل الکترومغناطیسی را کاهش می دهند، از اجزای مدار دقیق محافظت می کنند و به طور قابل توجهی پایداری کلی و عمر مفید تجهیزات میکرو موتور را بهبود می بخشند.

انتخاب معقول پارامتر، کلید ارائه کامل عملکرد حفاظتی وریستور است. اگر نیازهای موتور DC دارید، لطفاً برای پشتیبانی راه حل سفارشی با ما تماس بگیرید.
